產品介紹
T2410-g是一款穩定性強、可靠性高的工業導軌式電源適配器，輸出功率24W，該產品采用標準工業接線端口。可在輸入交流電壓100~240VAC范圍中應用，產品輸出電壓為直流24V1A，電路采用超低紋波設計，DIN導軌式安裝可滿足各類工業設備的供電需求。性能與工藝符合國家CQC標準要求(GB 4943.1-2011)，產品具有超小泄漏電流(<0.5mA)，采用封閉式鋁合金外殼散熱，適合需要長期穩定供電的設備。
產品特點
T2410-g電源適配器工作效率≥85%，空載功耗低于0.2W，本產品符合CQC/FCC/CE/ROHS等國家與國際標準，功耗滿足Level VI能效等級；并支持短路/過負載/過電壓/過溫保護等多重安全防護。外殼防塵等級達到IP40，在空氣循環條件下產品可支持-20~+70℃的寬范圍工作溫度，為用戶提供符合工業環境要求的使用保障。
適用環境
搭配工業級交換機，適應環境比較嚴苛惡劣的情況下。
技術規格
| 產品型號 | T2410-g | |
| 輸出 | 安裝方式 | 導軌式 |
| 直流電壓 (備注2) | 24V | |
| 額定電流 | 1A | |
| 電流范圍 | 0 ~ 1A | |
| 額定功率 | 24W | |
| 紋波與噪聲 (備注3) | ≤80mVp-p | |
| 電壓精度 (備注4) | ±4.0% | |
| 線性調整率 (備注5) | ±1.0% | |
| 負載調整率 | ±6.0% | |
| 啟動,上升時間 (備注6) | 2s，30ms/230VAC 4s，30ms/115VAC(滿載時) | |
| 保持時間(Typ.) | 16ms / 230VAC 16ms / 115VAC(滿載時) | |
| 輸入 | 輸入電壓范圍 (備注7) | 90V ~ 264VAC |
| 額定輸入電壓 | 100V ~ 240VAC | |
| 頻率范圍 | 47 ~ 63Hz | |
| 效率(Typ.) | ≥85% | |
| 交流電流(Typ.) | 0.5A/100VAC；0.25A/240VAC | |
| 浪涌電流(Typ.) | 20A/100VAC | |
| 漏電流(最大) | 漏電流(最大) | |
| 絕緣強度(耐壓) | ≥3000VAC | |
| 保護 | 過負載 | 額定輸出功率的135%~160% |
| 保護模式:打嗝模式，負載異常條件移除后可恢復 | ||
| 過電壓 | 26~ 32.5V | |
| 保護模式:關斷輸出電壓，重啟恢復 | ||
| 過電流 | ≥1.4A | |
| 環境 | 工作溫度 | 工作溫度 -20~+70℃ (請參考"減額曲線") |
| 工作濕度 | 20 ~ 90% RH,無冷凝 | |
| 儲存溫度/濕度 | -40 ~ +85℃ ；10 ~ 95% RH,無冷凝 | |
| 溫度系數 | ±0.03% /℃ (0~40℃) | |
| 耐振動 | 10~500Hz，2G 10分鐘/周期，X、Y、Z軸各60分鐘 | |
| 機械強度 | 拉力耐受 (整體) | 35N |
| 外殼材質 | 鋁合金 | |
| 外殼承重 | 350N | |
| 耐熱溫度 | 不低于90℃，7h | |
| 防火等級 | V-0 | |
| 機械特性 | MTBF | ≥43.8Khrs MIL-HDBK-217F (25℃) |
| 尺寸 | 104*80*30mm (L*W*H) | |
| 包裝 | 200g;72pcs/14.4Kg | |
| 導軌卡扣 | DIN-35 | |

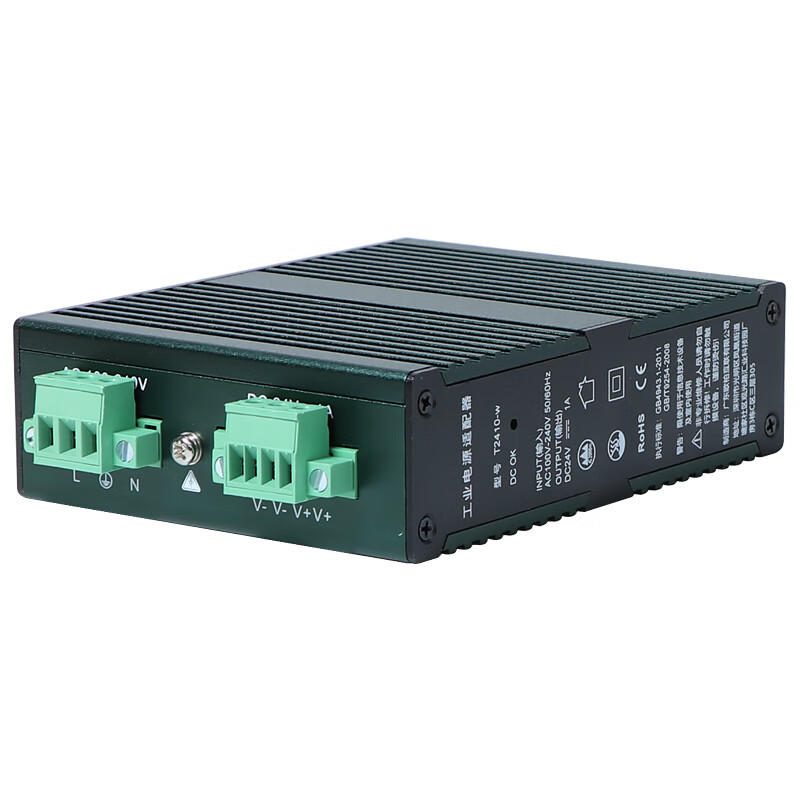

| 連接器 | 接口類型 | 鳳凰端子 |
| 輸入端 | 3pin (建議使用不低于0.5mm2銅線) | |
| 輸出端 | 2pin (正極*1/負極*1，建議使用不 低于UL2464 22# L≥1米銅線) | |
| 接地 | 外殼接地 | |
| 備注 | 1. 如未特別說明，所有參數均為輸入220VAC、額定負載、 25℃ 70%RH環境溫度下測試 | |
| 使用環境 | 僅適用于海拔2000 米及以下和非熱帶氣候條件 | |
| 質保服務 | 五年質保 | |

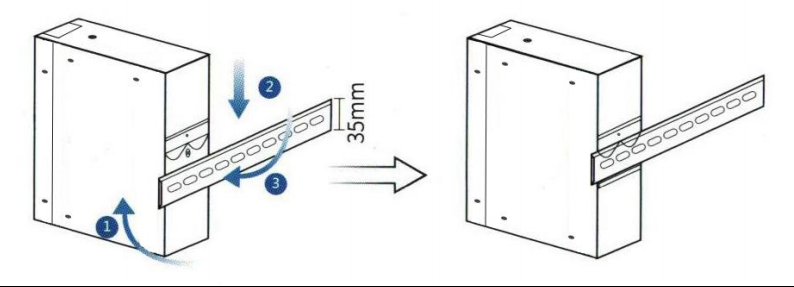

安裝實例
訂貨信息
